LA GEOGRAFÍA Y LA DISTRIBUCIÓN ESPACIAL

El geográfo estudia:

1.-Las áreas geográficas:

a) las áreas geográficas y su delimitación geográfica

b) La diversidad de las mismas.

Las organiza en CONJUNTOS GEOGRÁFICOS con características comunes:

De mayor a menor: La Tierra, los continentes. la UE, el estado español, las comunidades autónomas, el conjunto de países indutriales, etc...

2.-Las relaciones del ser humano con el medio ambiente y de los seres humanos entre sí.

Más fotos de satélite.

Otro Power Point que os podéis descargar AQUÍ

Entrd en este Power Point. Contiene fotografías sacadas con satélite y podéis ver el paso del día a la noche. Os lo podéis descargar al ordenador. ENTRAD

LAFOTOGRAFÍA AÉREA

La virtud de la fotografía aérea, es la de terminar con la visión horizontal. Una perspectiva nueva, donde aparecen los planos y la vinculación de las edificaciones con su entorno. Nos entrega una rápida vista de la proporción de una obra. Se realiza con un avión que va haciendo fotografías consecutivas.

Visitad esta interesante página sobre fotografía aérea:

http://www.fotografiaaerea.cl/

El estereoscopio














Con este aparato podemos observar dos fotografás correlativas al mismo tiempo, que al fundirse en una, reproducen la configuración del relieve con gran exactitud.

La fotografía aérea vertical: para zonas más reducidas.

Fotografía vía satélite

Fotografías sacadas por satélite. Ya conocemos el Google Earth. Os pongo un ejemplo de una utilización muy práctica de este avance: "Busque su casa vía satélite en Geoviviendas.com"






















La teledetección

La teledetección es la ciencia que tiene como objeto el conocimiento de las superficies planetarias sin necesitar de una relación física directa.

Es decir, mediante satélites artificiales. Es una disciplina relativamente nueva, que se encuentra aún en fase de desarrollo, y de la que se preveen progresos muy importantes en los próximos años como consecuencia del desarrollo tecnológico.

El método de trabajo en teledetección conjuga dos disciplinas clásicas:

-la Física, encargada de diseñar los sensores más apropiados para los fenómenos que se desean medir y de producir unas imágenes precisas, libres de errores y calibradas;

-la Geografía, que se encarga de su integración e interpretación.

Es una disciplina plenamente objetiva -en cuanto que se basa en magnitudes medibles y en hipótesis contrastables-, que requiere una buena capacidad de análisis y síntesis, y que ofrece a la sociedad resultados directos que mejoran nuestra vida.

Dentro de la teledetección podemos englobar a productos meteorógicos como:

Los satélites Meteosat, Tiros- NOAA y Nimbus, cuyas aplicaciones están destinadas a mejorar los rendimientos agrícolas, al cartografiado del terreno, al control de las sequías y los desastres naturales, a la búsqueda de nuevos yacimientos mineros, a la gestión forestal, a la ordenación del territorio, y un largo etcétera que no ha hecho más que comenzar.

Las maquetas

Reproducción a escala de paisajes, ferrocarriles, ciudades, etc..

Diorama

Parecido a la maqueta pero incorpora personajes e incluso mecanismos que simulan corientes de agua, personajes en movimiento, etc...(Como un Belén, por ejemplo) y dan más verosimilitud a la escena.

El texto geográfico

Prensa, televisión, vídeo, documentales, textos geográficos, revistas científicas, artículos, etc...

Siguiendo vuestro libro, ante un texto geográfico deberíamos preguntarnos:

¿qué sucede?

¿Por qué?

¿En qué lugares? MUY IMPORTANTE

¿Con cuánta intensidad?

¿Consecuencias?

SOLUCIONES

Los sistemas de información geográfica (Ya analizados en mensajes anteriores)

LA ESCALA

Escala numérica

La que se indica mediante una fracción del tipo:

E=a/A o E=a:A. (Escala 1:50.000 por ejemplo) o en algún caso de forma verbal del tipo: "Cada centímetro es un kilómetro"

Escala gráfica

La que representa la fracción de la escala numérica de forma gráfica:










EJERCICIO

Completad con la información de vuestro libro

Proyección cónica conforme de Lambert.

La versión conforme de la proyección cónica es llamada de Lambert quien primeramente la desarrolló en 1772. Su nombre completo es proyección cónica conforme de Lambert (LCC) pero la mayoría de las referencias a la proyección de Lambert, deberían entenderse como ésta: el área y la forma se distorsionan al alejarse de los paralelos estándar. La direcciones son ciertas en áreas limitadas. Usada para mapas de Norte América. Se puede decir, que la proyección de LCC y la transversal de Mercator dan cuenta del 90% de las proyecciones de mapas básicos en el mundo.

NOTA

En los temas de CARTOGRAFÍA Y PROYECCIONES y en el de TEORÍAS GEOGRÁFICAS se calificará:

A) la precisión y la comprensión de los conceptos

B) el desarrollo más completo.

¡OS JUGAIS UNA NOTA ALTA!

LAS PROYECCIONES CARTOGRÁFICAS

Para representar la totalidad de la superficie terrestre sin ningún tipo de distorsión, un mapa debe tener una superficie esférica como la de un globo terráqueo. Como esta solución presenta numerosos problemas de manejo se han de realizar las proyecciones.

Para mostrar grandes porciones de la superficie o áreas de tamaño medio con precisión, la superficie esférica de la Tierra debe transformarse en una superficie plana. El sistema de transformación se denomina proyección.

Cuando una superficie esférica se transfiere a un plano modifica su geometría y la distorsiona, pero existen muchas transformaciones que mantienen una o varias de las propiedades geométricas del globo.

Dependiendo de la extensión y ubicación de la zona a representar en el plano o mapa, el cartógrafo elegirá un tipo de proyección u otro, teniendo en cuenta las características geométricas que cada uno de ellos conserva y las que no, así como los efectos que su uso tendrá en la representación de los ángulos, áreas, distancias y direcciones de la superficie a cartografiar; optará por alcanzar la precisión en uno de estos aspectos, en detrimento de la distorsión que se produzca en los restantes.

Una gran cantidad de mapas precisan más de una proyección cartográfica o, lo que es igual, una combinación de propiedades características de varias proyecciones (equivalencia, conformidad y acimut).

La clasificación de las proyecciones es compleja, pero normalmente se establece en función de la figura geométrica capaz de aplanarse que se elija para representar la tierra: un cono o un cilindro, que pueden cortarse y extenderse sobre una superficie plana, o un plano.

De este modo, clasificaremos las proyecciones en tres grupos fundamentales:

1) -acimutales (o planas).
2) -cónicas,
3) -cilíndricas

Otras clasificaciones tienen en cuenta el aspecto de la retícula y la relación de la superficie esférica con el plano (secante, tangente, transversal u oblicua); y otras se definen en función de su principal propiedad o atributo, hablando así de proyecciones conformes, equivalentes, equidistantes, etc.


1- Proyección plana o acimutal:

Se construye el mapa imaginando o situando un plano tangente o secante a un punto de la superficie de la Tierra. Son las más indicadas para representar superficies reducidas o cuando interesa que la información gravite en torno a un punto central.

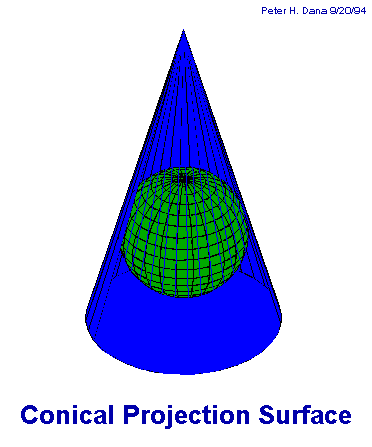

2- Proyección cónica:

Se obtiene el mapa imaginando un cono que envuelve a la esfera a la esfera terrestre. El cono enseguida se desenrolla sobre un plano. Las proyecciones cónicas pueden ser tangentes o secantes. Para preparar una proyección cónica debe colocarse un cono en el extremo superior del globo terráqueo. Tras la proyección, se supone que se corta el cono y se desarrolla hasta quedar como una superficie plana. El cono es tangente al globo en uno o varios paralelos base; el mapa que resulta de ello es muy preciso a lo largo de estos paralelos y áreas próximas, pero la distorsión aumenta progresivamente a medida que nos alejamos de ellos.

La proyección cónica conforme de Lambert, con dos paralelos base, se utiliza frecuentemente para cartografiar países o continentes pequeños como Australia o Europa .

En todas las proyecciones cónicas normales los meridianos son rectas que convergen en un punto (que representa el vértice del cono) y todos los paralelos son circunferencias concéntricas a ese punto.

3- Proyección cilíndrica:

Se obtiene el mapa imaginando un cilindro tangente o secante a la superficie de la Tierra. El cilindro es después desenrollado sobre un plano. Se usaban ya en el siglo XVI por el cartógrafo holandés Gerhard Kremer, que utilizaba el nombre latinizado de Mercator. La de Mercator es cilíndrica y conforme.

En todas las proyecciones cilíndricas normales los meridianos y los paralelos son representados por rectas perpendiculares.

Las proyecciones cilíndricas pueden ser:

Según la posición de la figura.

En este grupo son clasificadas las proyecciones por la inclinación del eje de la figura geométrica seleccionada . Si el eje es vertical, es decir orientado Norte- Sur, la proyección será normal, Ahora si el eje es horizontal con una orientación Este- Oeste, la proyección se denomina transversal. Cuando el eje se se dispone de manera diagonal, entonces la proyección será Oblicua.

Transversal: para puntos situados en un mismo meridiano.

Longitudinales: para latitudes ecuatoriales

Oblicua: Representa un hemisferio como si se viera desde gran distancia.

LAS PROYECCIONES PUEDEN SER:

Proyecciones conformes: Las que representan la esfera respetando la forma, pero no el tamaño.
Ejemplo: La proyección de Mercator y la de Lambert

Proyecciones equivalentes: Las que respetan las dimensiones de las áreas pero no respetan sus formas.

Ejemplo: La proyección de Peters. (Hay distorsión también en las distancias).

Proyecciones equidistantes: Las que mantienen la distancia real entre los distintos puntos del mapa.

Ejemplo: la acimutal. Utilizada por los navegantes.


MAPAS RESULTANTES

Debido a que el punto de contacto entre la esfera y el plano es un punto sencillo, la distorsión del factor de escala será circularmente simétrica. Esto es, el factor de escala será proporcional a la distancia del centro de la proyección.

1) Las proyecciones acimutales :

a) el punto de tangencia es el centro de un mapa circular

b) todos los grandes círculos que pasan por el punto central son líneas rectas y todas las direcciones desde el punto central son exactas. Si el punto central es un polo, entonces los meridianos (los grandes círculos) radian desde ese punto y las paralelas se muestran como círculos concéntricos.

c) Una proyección azimutal es, por consiguiente, particularmente adecuada para rasgos 'circulares' pequeños sobre la superficie de la tierra. Por ejemplo: los polos o regiones pequeñas.

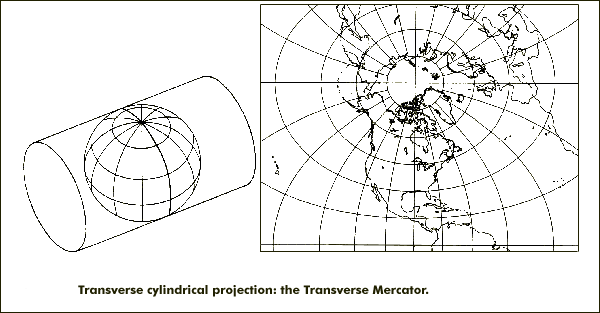

2) Cilíndrico transversal (secante):

a) La proyección de Mercator permite introducir otra variante muy utilizada en cartografía: la proyección UTM (Universal Transversl de Mercator), una proyección cilíndrica transversal secante. Se basa en la proyección Mercator, en la que el cilindro es tangente a un meridiano; pero su "universalidad" se consigue empleando distintos cilindros tangentes a varios meridianos, separados entre sí 6º.

b) En cada proyección, sólo el meridiano de origen de cada huso de 6º y el ecuador aparecen como líneas rectas.

c) Las regiones que se encuentran por encima de los 80º de latitud no se suelen representar en la proyección UTM.

LAS DEFORMACIONES DE LAS PROYECCIONES

Ninguna proyección puede ser a la vez conforme y equiarea, pues entonces se tendría un mapa de distorsiones , lo que no es posible, como se demuestra en geometría diferencial.

Según la deformación que corrige.

Como la superficie de la Tierra es curva e irregular es imposible hacer una copia plana de esta superficie sin desfigurarla o alterarla. Por eso se debe escoger entre una posible conservación de los ángulos una proporcionalidad de las superficies o otro método que reduzca los efectos de la deformación, el cartógrafo debe saber cual de estas es más conveniente según los requerimientos del mapa.

· Conformes : Son aquellos donde no se distorsionan los ángulos

· Equivalentes o equiarea: Son aquellas en las cuales no se distorsionan las superficies Ejemplos: Cónica de Albers, Acimutal de Lambert.

· Equidistantes: Conservan la proporción entre las distancias, en determinadas direcciones, en la superficie representada. Ejemplo: Cilíndrica Equidistante.

· Proyecciones Afilacticas: Son aquellas que no son conformes , ni equiareas y que tratan de reducir al mínimo ambas alteraciones.

EJERCICIOS

1.-Comenta qué tipo de proyección utilizarías para:

-Representar Asia

-Para representar un país pequeño.

2.-Enumera las diferentes proyecciones y comenta sus características.

Página web muy completa sobre proyecciones. Es un documento científico de 102 páginas:

http://support.erdas.com/documentation/files/spanish_field_guide/B_proyecciones_cartograficas.pdf

[1] La proyección de Mercator permite introducir otra variante muy utilizada en cartografía: la proyección UTM (Universal Transversa de Mercator), una proyección cilíndrica transversal secante. Se basa en la proyección Mercator, en la que el cilindro es tangente a un meridiano; pero su "universalidad" se consigue empleando distintos cilindros tangentes a varios meridianos, separados entre sí 6º. En cada proyección, sólo el meridiano de origen de cada huso de 6º y el ecuador aparecen como líneas rectas. Las regiones que se encuentran por encima de los 80º de latitud no se suelen representar en la proyección UTM.
